产品说明

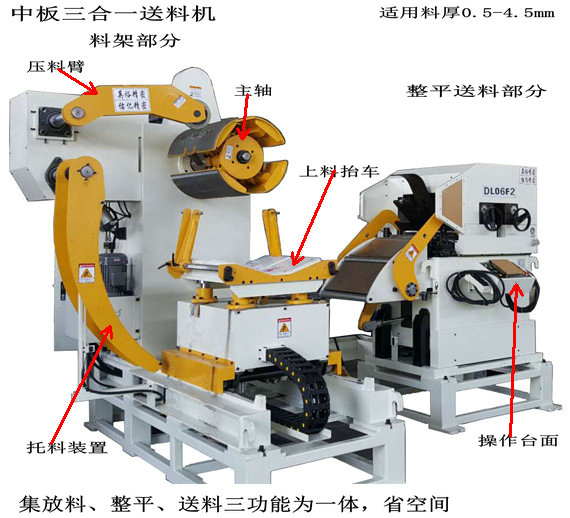

600三合一送料机图片（此款为中板款厚度0.5-4.5mm以内可选）
三合一送料机具有精密、有效、安全的高性能产品，能够适合高速、高精密、薄板、厚板、高强板、宽板材的冲压要求，适合卷材加工。
冲床三合一伺服送料机特点：
1、结构精致、省空间：三合一送料机由料架、整平、送料三机功能为一体机，特省占地空间，其上料、入料、挡料、折料、整平、送料、换料都由一人在独立控制台上点控化操作即可完成，大大了节省了劳动力，从而十分有效的解决了整平送料搭配不协调的问题，实现高速整平送料效果，同时整个外观结实、美观。
2、上料方便、安全：三合一送料机配有油压台车自动上料，省时省力，带有压料臂压住料头防散料及弹伤人、快速进料，实现有效自动化生产。
3、出料速度高：料架部分采用三组光电自动化控制，保证与整平送料部份工作时完成同步性，有效实现高速的开卷、整平、送料，提升出料速度。
4、耐 用 耐 磨：送料滚轮及整平轮经特殊热处理，硬度高（HRC62度）、耐磨、寿命长。
5、操作简便、易学：操作面板采用彩色液晶显示器，大尺寸的触摸屏，高清晰的操作画面，需要什么尺寸输入到显示屏中自动调节，非常智能，而且配合操作安全保护系统即便是初次使用者也能安心操作。还配有末端检测功能避免误冲，保护冲压模具。
选配装置：
选配装置
1、 上料台车：
作用：把材料安全平稳地移动到开卷机主轴扩缩结构上，在开卷时用来托起材料，方便料带能够顺利地进入整平机。
2、 给油装置：
作用：用于材料表面的涂油工作，
3、 液压剪床：剪切材料的料头与料尾，方便材料进入模具内，方便收取剩下材料。可与定尺送料机构自动同步剪切下料，减少人工校对与操作时间，提升生产效率。
|
型式 |
DLF2-400 |
DLF2-600 |
DLF2-800 |
DLF2-1000 |
DLF2-1300 |
|
材料厚度 |
0.6-4.5mm |
0.6-4.5mm |
0.6-4.5mm |
0.6-4.5mm |
0.6-4.5mm |
|
材料宽度 |
50-400mm |
50-600mm |
50-800mm |
50-1000mm |
70-1300mm |
|
送料滚轮 |
1组 |
1组 |
1组 |
1组 |
1组 |
|
矫正滚轮 |
上4/下3 |
上4/下3 |
上4/下3 |
上4/下3 |
上4/下3 |
|
出料速度 |
16m/min |
16m/min |
16m/min |
16m/min |
16m/min |
|
卷料重量 |
2吨 |
3吨 |
3吨 |
5吨 |
6吨 |
|
卷料内径 |
Φ450-Φ530mm |
Φ450-Φ530mm |
Φ450-Φ530mm |
Φ450-Φ530mm |
Φ450-Φ530mm |
|
卷料外径 |
Φ1400mm |
Φ1400mm |
Φ1400mm |
Φ1400mm |
Φ1400mm |
|
送料功率 |
AC4.4Kw |
AC4.4Kw |
AC4.4Kw |
AC5.5Kw |
AC5.5Kw |
|
料架功率 |
AC2.2Kw |
AC2.2Kw |
AC2.2Kw |
AC2.2/3.7Kw |
AC3.7Kw |
|
卷料扩张方式 |
油压式 |
油压式 |
油压式 |
油压式 |
油压式 |
|
空气压力 |
5Kg |
5Kg |
5Kg |
5Kg |
5Kg |
|
送料高度 |
客户指定±100 |
客户指定±100 |
客户指定±100 |
客户指定±100 |
客户指定±100 |
