产品说明
厚板三合一自动送料机结构：
1、本机采用电脑NC控制系统,更具人性化的设计.适合各种金属片之送料及矫正；适合1-6.0厚之广泛材料，针对节省空间及容易操作而设计。
2、适合于各种五金、电子、电器、玩具及汽车零件之连续冲压加工，送料矫正，准确耐用；料卷装置，使用油压扩张，材料送至冲模内，无需人工入料，省人力，安全高。
3、本机全采用进口日制伺服马达、电器箱电子零件及控制器等,产品故障率低，寿命长
4、简洁之构造设计，维修保养、管理均简单化，并加强操作者作业之安全性 ；滚轮镀铬，高精度，非常耐用
5、可任意设定送料长度，操作容易，安全及稳定性高，将卷料前端压平方便材料进入滚轮。马达带动压料臂装置，可使材料不会松散。
6、入料导弧升级装置，可高效率及简捷的入料；料架马达采变频马达传动，可以送料机同步。
7、本机型另有附加送料台车机型可供选择
厚板三合一伺服整平送料机标准配置：
■ 光电料弧控制系统
■ 送料出口导料架装置
■ 压料臂装置
■ 送料线高度采用丝杆蜗轮调整装置
■ 料架含空压碟式刹车装置
■ 料弧控制滚轮
■ 材料变频调速
三合一开卷整平送料机选购配置
■ 送料线高度电动调节装置
■ 油压自动上料台车
厚料三合一开卷整平送料机技术参数表
|
型式 |
DL04F3 |
DL06F3 |
DL08F3 |
DL10F3 |
DL13F3 |
|
材料厚度 |
0.6-6mm |
0.6-6mm |
0.6-6mm |
0.6-6mm |
0.6-6mm |
|
材料宽度 |
70-400mm |
70-600mm |
70-800mm |
70-1000mm |
70-1300mm |
|
送料滚轮 |
1组 |
1组 |
1组 |
1组 |
1组 |
|
矫正滚轮 |
上4/下3 |
上4/下3 |
上4/下3 |
上4/下3 |
上4/下3 |
|
出料速度 |
16m/min |
16m/min |
16m/min |
16m/min |
16m/min |
|
卷料重量 |
5吨 |
5吨 |
5吨 |
7吨 |
8吨 |
|
卷料内(mm) |
Φ450-Φ530 |
Φ450-Φ530 |
Φ450-Φ530 |
Φ450-Φ530 |
Φ450-Φ530 |
|
卷料外径 |
Φ1400mm |
Φ1400mm |
Φ1400mm |
Φ1400mm |
Φ1400mm |
|
送料功率 |
AC5.5Kw |
AC5.5Kw |
AC7.5Kw |
AC11Kw |
AC11Kw |
|
料架功率 |
AC2.2Kw |
AC2.2Kw |
AC3.7Kw |
AC3.7Kw |
AC3.7Kw |
|
卷料扩张方式 |
油压式 |
油压式 |
油压式 |
油压式 |
油压式 |
|
空气压力 |
5Kg |
5Kg |
5Kg |
5Kg |
5Kg |
|
送料高度 |
客户指定±100 |
客户指定±100 |
客户指定±100 |
客户指定±100 |
客户指定±100 |

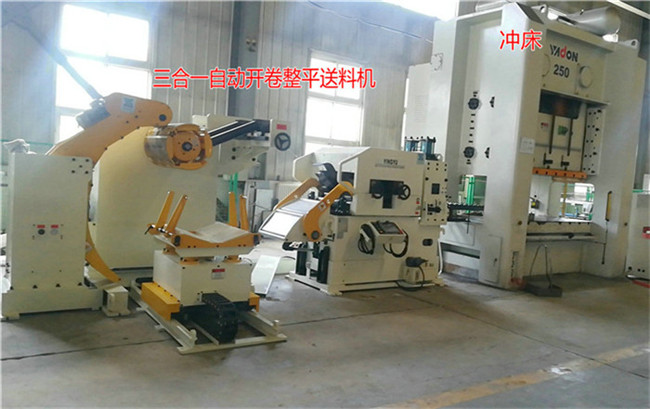

生产线实例
厚板三合一冲压送料机新能源冲压生产线视频
