产品说明

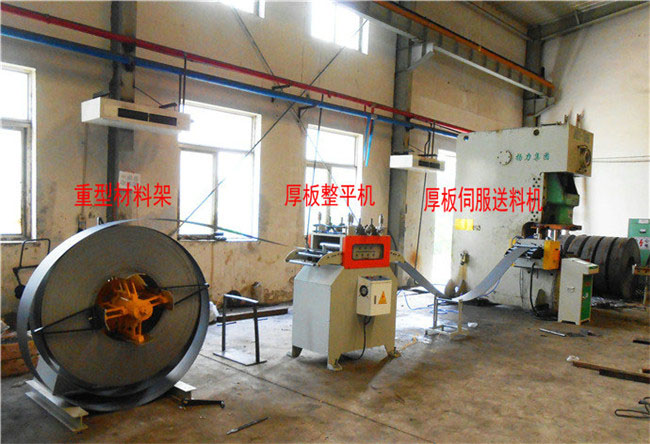

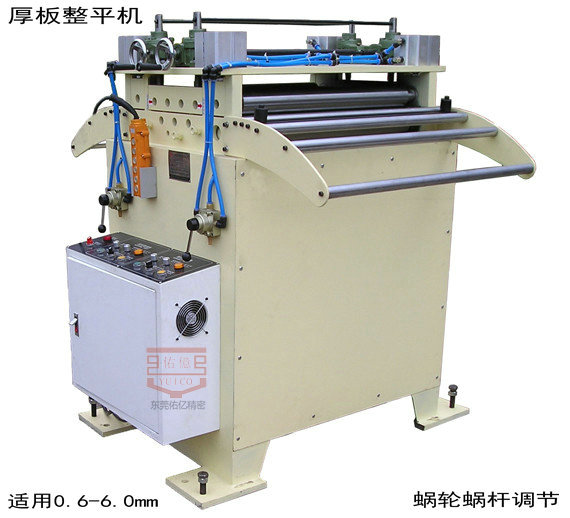

厚板整平机图片
厚板整平机采用蜗轮蜗杆的调节方式优势：
1）结构稳定：整平调节装置内蜗轮蜗杆结构紧凑，传递平衡，且具有反行程自锁功能。由于安装了单向推力球轴承，能够承受轴向力，导向平稳，可以承受高冲击等影响。
厚板矫正机机械特性：
1、矫正轮使用实心轴承钢，高频热处理后研磨、镀硬铬，经本机矫正后光滑平顺无压痕，不损材料表面。
2、厚板矫正机机可单独使用，同时可配合MT型、CR型材料架一并使用，效果良好。
3、采用大型气缸压料，矫正调节采用同步蜗轮、蜗杆调节，手柄转动一圈，矫正上轮仅下降1mm可作精细的调整。
4、厚板矫正机机高刚性机械结构，大马力的输出，可作高速稳定的送料，提升生产效率，延长设备使用年限。
5、整平轮为上下同步传动，避免表面刮伤和压伤
6、采用日本电滚接触挚及电子零件,故障少,寿命长。
适用范围：
1、产品应用于五金、冲压、电子、电器、科技、汽配、金属、包装、实业、精密、航空、箱柜、汽车、科技、机械、电气、机电等行业
适用于钢带如低碳钢板、镀锌板、铝板、铜板、冷轧板、热轧板、不锈钢、铁板等卷料
厚板款标准技术参数：
|
型 式 |
HCL—150 |
HCL—200 |
HCL—300 |
HCL—400 |
HCL—500 |
HCL—600 |
HCL—800 |
|
HCL—150A |
HCL—200A |
HCL—300A |
HCL—400A |
HCL—500A |
HCL—600A |
HCL—800A |
|
|
宽 度mm |
150 |
200 |
300 |
400 |
500 |
600 |
800 |
|
材料厚度mm |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
|
1—6 |
1—6 |
1—6 |
1—6 |
1—6 |
1—6 |
1—6 |
|
|
矫正速度m/min |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
|
减速机 |
1：30 |
1：30 |
1：30 |
1：30 |
1：30 |
1：30 |
1：30 |
|
马达HP |
3 |
3 |
3 |
3 |
5 |
5 |
7.5 |
|
3 |
3 |
3 |
5 |
5 |
7.5 |
7.5 |
|
|
送料滚轮
|
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
|
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
|
|
矫正滚轮 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
|
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
